Tổng quan về sản phẩm

Cáp năng lượng mặt trời DC 25mm là dây dẫn nặng nhất trong dòng cáp năng lượng mặt trời TUV, được thiết kế nhằm mục đích-cho các đường trục DC và mạch cấp điện chính trong các hệ thống quang điện-quy mô lớn. Ở kích thước cáp này, công việc không còn là nối dây hay thu thập-mức trung bình nữa mà là truyền tải điện. Cáp mang đầu ra tổng hợp của toàn bộ các phần mảng trên các khoảng cách mà mỗi phần trăm tổn thất đường truyền đều ảnh hưởng đến tính kinh tế của dự án.

Với dây dẫn bằng đồng thiếc bện 25 mm và lớp cách điện hai lớp liên kết chéo{2}, nó mang lại điện trở trên mỗi mét thấp nhất so với bất kỳ loại cáp nào trong phạm vi. Đối với-các trang trại năng lượng mặt trời quy mô tiện ích, các nhà máy công nghiệp lớn và kiến trúc biến tần tập trung, đây là cáp bảo vệ hiệu suất năng lượng tại thời điểm mà kích thước nhẹ hơn không thể thực hiện được công việc.

Thông số kỹ thuật

tham số	Đặc điểm kỹ thuật
Kích thước dây dẫn	25mm2
Vật liệu dẫn điện	Đồng đóng hộp, nhiều{0}}sợi
Loại cáp	Cáp PV DC một lõi-
Điện áp định mức	1000V AC/1500V DC
cách nhiệt	Hợp chất không có halogen-chùm tia chéo-liên kết electron-
Vỏ ngoài	Hợp chất không chứa halogen-ổn định tia UV-
Phạm vi nhiệt độ	-40 độ -90 độ
Ngắn mạch-Nhiệt độ mạch	250 độ (5s)
Tối thiểu. Bán kính uốn	Đường kính ngoài 4×
Xấp xỉ. Đường kính ngoài	11,5–12,5 mm
Xấp xỉ. Cân nặng	~310 kg/km
Hiệu suất ngọn lửa	Ít khói,-không chứa halogen, chống cháy-
Màu sắc	Đen, đỏ hoặc tùy chỉnh
Cơ sở chứng nhận	Tiêu chuẩn cáp TUV PV

Sử dụng cốt lõi

Đường trục DC và bộ cấp nguồn chính

Cáp 25 mm đóng vai trò là xương sống của việc định tuyến nguồn DC trong các hệ thống lắp đặt lớn. Nó kết nối đầu ra của hộp tổ hợp với các trạm biến tần, tủ phân phối DC hoặc thiết bị chuyển đổi ghép nối-máy biến áp, truyền dòng điện tổng hợp của nhiều nhóm chuỗi trên khoảng cách có thể gây ra tổn hao không thể chấp nhận được với dây dẫn nhẹ hơn.

Truyền tải DC khoảng cách dài-

Khi bố trí thiết bị tạo ra các đường cáp vượt quá 60 đến 100 mét, cáp 25 mm sẽ giữ cho độ sụt điện áp trong giới hạn mà kinh tế dự án yêu cầu. Đây là tiêu chuẩn trong các trang trại năng lượng mặt trời-gắn trên mặt đất nơi các trạm biến tần đặt ở trung tâm và các trường mảng mở rộng ra ngoài theo mọi hướng.

Mạch lưu trữ dòng điện-cao

Trong các dự án lưu trữ-năng lượng mặt trời-cộng{2}}quy mô lớn, mạch DC giữa giá pin, bus DC và hệ thống chuyển đổi nguồn có thể mang dòng điện. 25mm đáng kể, cáp cung cấp khối lượng dây dẫn mà các mạch này yêu cầu để vận hành an toàn và hiệu quả.

Kịch bản ứng dụng

Tiện ích-Quy mô trang trại năng lượng mặt trời

Trong các trang trại năng lượng mặt trời loại megawatt{0}}, cáp 25 mm tạo thành đường trục thu thập DC chính. Nó kết nối các hộp tổ hợp trường với các trạm biến tần trung tâm trên những khoảng cách có thể tiêu hao năng lượng bằng cáp nhẹ hơn. Ngoài hiệu suất về điện, độ bền cơ học của nó còn chịu được thực tế của việc lắp đặt tại hiện trường-quy mô lớn, đào rãnh, kéo ống dẫn và các nhu cầu xử lý chung của các công trường xây dựng trên diện tích rộng hàng ha đất trống.

Cơ sở công nghiệp có phòng biến tần từ xa

Các nhà máy lớn và khu phức hợp công nghiệp đôi khi đặt thiết bị biến tần trong các phòng điện chuyên dụng cách xa dãy mái, xuyên qua tòa nhà, xuống ống nâng, qua khay cáp và vào phòng thiết bị chuyển mạch. 25mm cáp nối các tuyến đường dài-của tòa nhà này một cách hiệu quả, duy trì chất lượng truyền tải trong đó cáp nhẹ hơn sẽ lặng lẽ lãng phí năng lượng trên mỗi mét đường dẫn.

Kiến trúc biến tần tập trung

Các dự án sử dụng cấu trúc liên kết biến tần tập trung, chẳng hạn như trong đó một hoặc một vài bộ biến tần lớn phục vụ toàn bộ mảng, tập trung dòng điện DC vào các mạch ít hơn, nặng hơn. Những đường trục này chính xác là mục đích thiết kế của cáp 25 mm. Nó cung cấp khối lượng dây dẫn cần thiết để xử lý dòng điện tổng cao mà không làm nóng quá mức và điện trở mỗi mét thấp hơn trực tiếp cải thiện hiệu suất khứ hồi của phía DC.

Tham khảo sụt áp

Những hình ảnh sau đây cung cấp hướng dẫn chung cho việc lựa chọn cáp sơ bộ. Giá trị thực tế phụ thuộc vào nhiệt độ dây dẫn, phương pháp lắp đặt và điều kiện môi trường xung quanh.

Hiện hành	Khoảng cách một chiều	Xấp xỉ. Giảm điện áp
80 A	50 m	~2,9 V mỗi dây dẫn
80 A	100 m	~5,8 V mỗi dây dẫn
100 A	50 m	~3,6 V mỗi dây dẫn
100 A	100 m	~7,2 V mỗi dây dẫn

Các giá trị này dựa trên điện trở dây dẫn tiêu chuẩn ở 20 độ. Ở nhiệt độ hoạt động cao hơn, điện áp rơi thực tế sẽ lớn hơn một chút.

Hướng dẫn lựa chọn

Cáp năng lượng mặt trời DC 25 mm không phải là cáp-có mục đích chung mà là cáp đường trục-. Chọn nó khi mạch là bộ cấp nguồn DC chính chứ không phải là dây dẫn chuỗi hoặc đường thu thập cấp trung-. Cụ thể:

Dòng điện tổng hợp vượt quá mức mà cáp 16mm xử lý trong giới hạn nhiệt
Khoảng cách định tuyến cáp đủ dài để sụt áp trở thành một hạn chế thiết kế có ý nghĩa
Dự án sử dụng kiến trúc biến tần tập trung với bộ sưu tập DC nặng
Mô hình hiệu suất năng lượng cho thấy tổn thất dây dẫn ở kích thước cáp nhẹ hơn làm giảm lợi nhuận của dự án

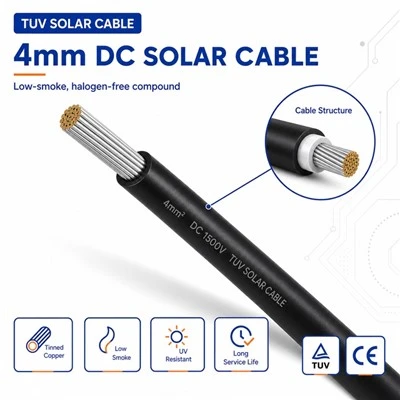

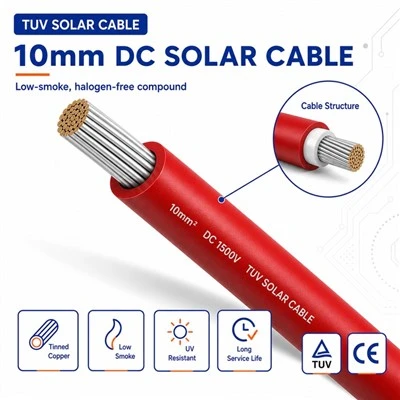

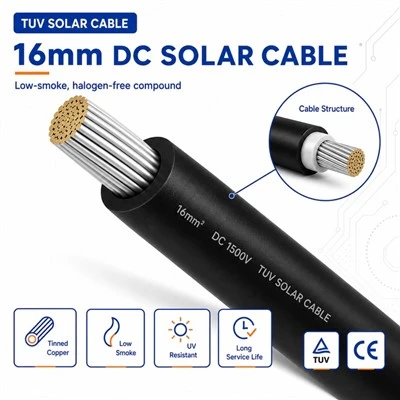

Đối với hệ thống dây dây tiêu chuẩn, kết nối mô-đun hoặc chạy trong khu dân cư ngắn, kích thước nhẹ hơn trong phạm vi TUV (4 mm–10 mm) phù hợp hơn. 16mm, đóng vai trò là tùy chọn trung gian cho các mạch cần nhiều hơn cáp thu thập nhưng ít hơn công suất đường dây-đường trục đầy đủ.

Chất lượng và Tuân thủ

Sản phẩm được sản xuất theo yêu cầu cáp quang điện TUV với quy trình kiểm soát chất lượng tại nhà máy bao gồm:

Kiểm tra nguyên liệu đầu vào
Điện trở dây dẫn và xác minh kích thước
Kiểm tra độ dày và độ đồng tâm cách điện
Kiểm tra khả năng chịu điện áp và điện trở cách điện
Lấy mẫu thành phẩm và kiểm tra trực quan

Các báo cáo thử nghiệm cụ thể, tài liệu tuân thủ và tài liệu chứng nhận có thể được điều phối dựa trên yêu cầu của dự án và thị trường đích.

Vận chuyển và xử lý

Cáp 25 mm được cung cấp trên trống gỗ hoặc cuộn-hạng nặng phù hợp cho vận tải đường biển và vận chuyển đến địa điểm dự án. Với tốc độ khoảng 310 kg/km, việc lập kế hoạch đóng gói và vận chuyển phải tính đến thiết bị xử lý tại địa điểm tiếp nhận. Độ dài tiêu chuẩn, cách cắt tùy chỉnh và đánh dấu nhãn-riêng tư có sẵn cho các đơn đặt hàng dự án và OEM.
